Unidad 4: Cableado Estructurado

Unidad 4

Cableado Estructurado

4.1 Normas y Estándares

Son descripciones técnicas detalladas, con el fin de garantizar la interoperabilidad entre elementos independientes, así como la capacidad de replicar un elemento de manera sistemática.


Organismos

• ANSI: American National Standards Institute. Organización Privada sin fines de lucro fundada en 1918, la cual administra y coordina el sistema de estandarización voluntaria del sector privado de los Estados Unidos.

• EIA: Electronics Industry Association. Fundada en 1924. Desarrolla normas y publicaciones sobre las principales áreas técnicas: los componentes electrónicos, electrónica del consumidor, información electrónica, y telecomunicaciones.

• TIA: Telecommunications Industry Association. Fundada en 1985 después del rompimiento del monopolio de AT&T. Desarrolla normas de cableado industrial voluntario para muchos productos de las telecomunicaciones y tiene más de 70 normas preestablecidas.

• ISO: International Standards Organization. Organización no gubernamental creada en 1947 a nivel Mundial, de cuerpos de normas nacionales, con más de 140 países.

•  IEEE: Instituto de Ingenieros Eléctricos y de Electrónica. Principalmente responsable por las especificaciones de redes de área local como 802.3 Ethernet,802.5 Token Ring, ATM y las normas de Gigabit Ethernet

Estándares

Los cinco estándares principales de ANSI/TIA/EIA que gobiernan el cableado de telecomunicaciones en edificios son:

• ANSI/TIA/EIA-568-A
• Estándar de Cableado de Telecomunicaciones en Edificios Comerciales ANSI/TIA/EIA-569
• Estándar para Ductos y Espacios de Telecomunicaciones en Edificios Comerciales ANSI/TIA/EIA-570
•  Estándar de Alambrado de Telecomunicaciones Residencial y Comercial Liviano ANSI/TIA/EIA-606
• Estándar de Administración para la Infraestructura de Telecomunicaciones de Edificios Comerciales ANSI/TIA/EIA-607

Normas

• ANSI/TIA/EIA-568-B Cableado de Telecomunicaciones en Edificios Comerciales. (Cómo instalar el Cableado)

1. – TIA/EIA 568-B1 Requerimientos generales
2.  – TIA/EIA 568-B2 Componentes de cableado mediante par trenzado balanceado
3. – TIA/EIA 568-B3 Componentes de cableado, Fibra óptica

• ANSI/TIA/EIA-569-A Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales (Cómo enrutar el cableado)

4.2 Componentes y herramientas de instalación

Conjunto de elementos, incluyendo paneles de terminación, módulos, conectores, cable y latiguillos, instalados y configurados para proporcionar conectividad de voz, datos y vídeo desde los repartidores designados hasta las rosetas de las distintas mesas, estaciones de trabajo y otros emplazamientos.

• Los Armarios, o Rack de comunicaciones: Para alojar físicamente los elementos que componen los sistemas de cableado es necesario la utilización de armarios rack diseñados exclusivamente para este fin. Dependiendo de la cantidad de elementos a alojar dentro de dichos armarios rack, se ofrecen varias soluciones teniendo en cuenta las necesidades de cada cliente.

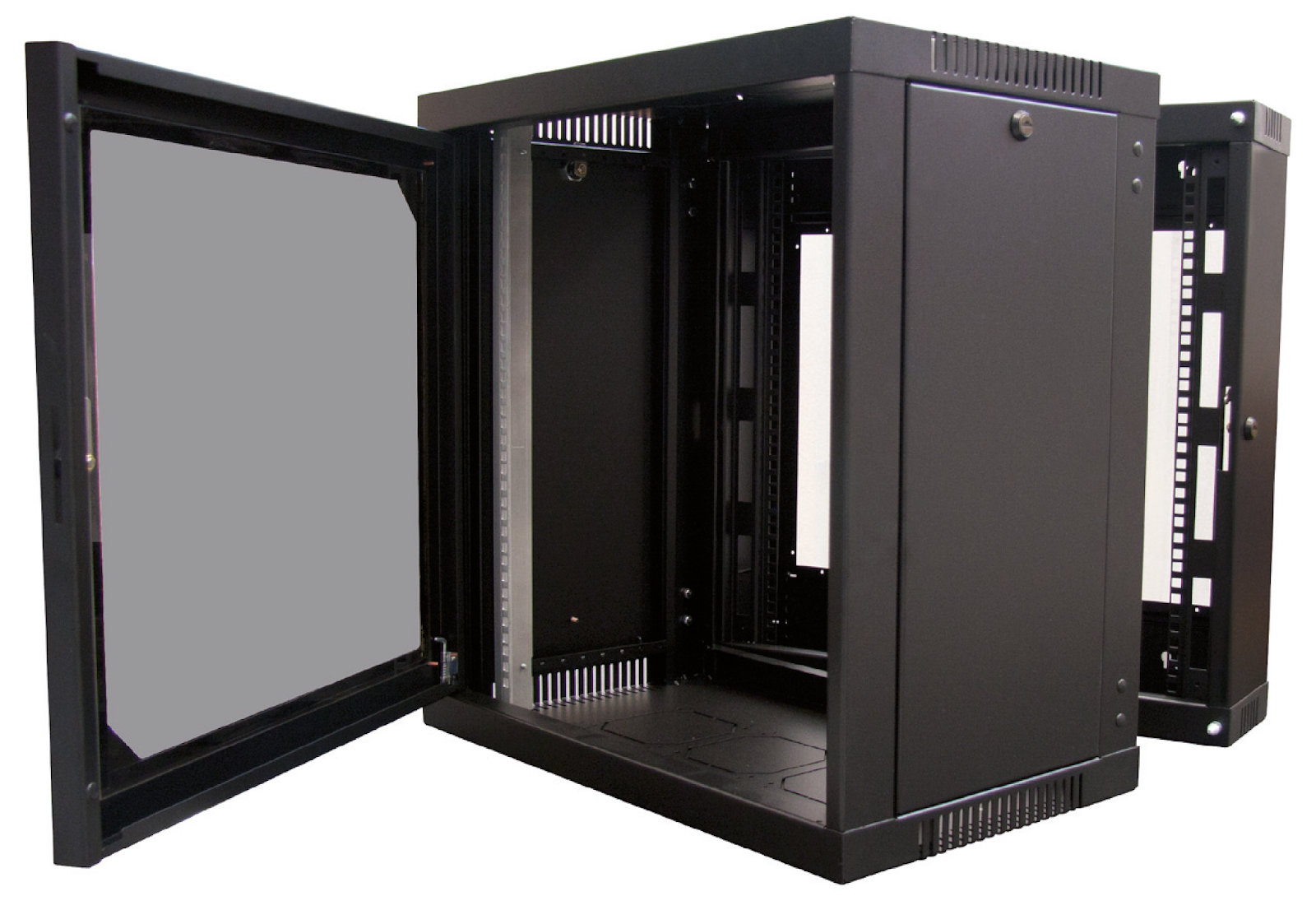

• Murales: Sujetos a la pared y colocados en altura, albergan en su interior los equipos de telecomunicaciones. La altura de estos armarios rack oscila entre 6U y 15U.

4.3 Identificación y memoria técnica

El cableado deberá diseñarse para cumplir como mínimo con las siguientes Normas:

• C / B.2 / B.3 con sus correspondientes addendum
• TIA/EIA 568-C.0 / C.1 / C.2 con sus correspondientes addendum
• TIA/EIA 569-A
• TIA/EIA 607 / ANSI-J-STD-607-2002
• TIA/EIA 606-A
• UL94V-0
• UL5A
• TSB-36
• TSB-40
• UL 444
• UL 1569
• UL 1651
• UL 1863
• ISO/IEC 11801:2002 Ed. 2
• ANSI/TIA/EIA-526-7 y 526-14A

Memoria Interna

La Memoria Técnica es básicamente todos los aspectos técnicos, por ejemplo, que categoría de cableado se utiliza, diagramas de donde a donde va conectado, por donde pasa, a que puertos, a que patch panel, si utilizaste escalerillas, tubería, canaleta, si hay conexiones eléctricas cerca, etc.

La identificación y la memoria técnica del cableado estructurado nos sirve en cualquier de situación que se presente en el, ya sea un problema en el cableado, una renovación o modificación o simplemente una auditoría en la empresa.
